воскресенье, 22 декабря 2013 г.

Выполненный объект декабрь 2013

Завершен очередной объект по отоплению частного дома "под ключ". Дом площадью до 150 кв.м., хорошо утепленный. Отапливаться будет радиаторами и водяным теплым полом.
На объекте использовались такие материалы и оборудование:
- радиаторы Kermi;
- теплые полы Valtec;
- котел Protherm Пантера (конденсационный)
- бойлер косвенного нагрева.
Комбинация бойлера косвенного нагрева с рециркуляцией ГВС дает максимальный комфорт по приготовлению горячей воды.
Конденсационный котел сам по себе является экономичным. Использование его для комбинированного отопления (радиаторами и теплыми полами) позволит получить комфорт в доме при низких затратах на топливо.
Больше фотографий этого объекта можно посмотреть:
альбом Вконтакте

пятница, 20 декабря 2013 г.

Как рассчитать диаметр труб для отопления

Вопросы о том, правильно ли подобраны диаметры труб отопления, время от времени возникают как у заказчиков, так и у монтажников. На небольших частных домах площадью до 200 кв.м. такие вопросы являются больше перестраховкой и не стоят ни малейшего волнения. Скажем, нужно сильно постараться, чтобы циркуляционный насос, который встроен в котел не справился со своей работой.

Для уверенности обратимся к цифрам.

Исходные данные.
Возьмем наиболее распространенный частный дом площадью до 200 кв.м.
Система отопления: закрытая с принудительной циркуляцией.
Разводка труб отопления: тройниковая.
Температурный режим котла: 75/65 град.C.

Таблица соответствия диаметров труб отопления суммарной мощности радиаторов
ТрубаМощность, кВт при v=0,5м/сМощность, кВт при v=0,8м/с
Металлопластиковая труба 16х2 мм
2,4
3,8
Металлопластиковая труба 20х2 мм
4,2
6,7
Металлопластиковая труба 26х3 мм
6,6
10,5
Металлопластиковая труба 32х3 мм
11,1
17,9
Полипропиленовая труба 20х2,8 мм
3,4
5,5
Полипропиленовая труба 25х3,5 мм
5,3
8,5
Полипропиленовая труба 32х4,4 мм
8,9
14,2
Полипропиленовая труба 40х5,5 мм
13,8
22,1

В таблице напротив каждой трубы во 2-й колонке приведена суммарная мощность радиаторов, которую можно "повесить" на данную трубу. Это оптимальное количество радиаторов, при котором скорость воды не будет превышать 0,5м/с.

На коротких участках (до 10 м. подача + обратка) можно допустить скорость до 0,8 м/с. Соответствующая общая мощность батарей приведена в 3-й колонке. Третью колонку лучше рассматривать как крайний вариант для стояков диаметром 26, 32 и 40 мм.
Если придерживаться данной таблицы, то вопросов с циркуляцией не будет.

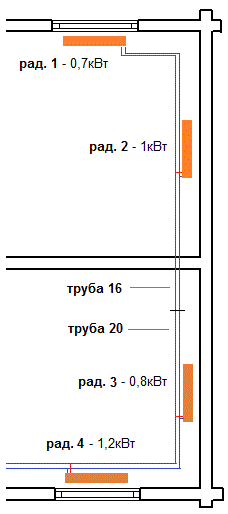

Рис. Подбор диаметров труб отопления

Пример.
На рисунке показано расположение радиаторов, мощность у каждого подписана. Радиатор 1 - замыкающий ветку. Выбираем диаметр трубы, которой их можно связать. Сумма мощностей 1-го, 2-го и 3-го радиаторов 2,5 кВт. По таблице в средней колонке видно, что на трубу диаметром 16 мм можно подключить одновременно приборы общей мощностью 2,4 кВт. Значит, надежнее будет радиаторы 1 и 2 подключить на трубу диаметром 16, а между вторым и третьим радиатором осуществить переход на труба диаметром 20 мм.

Общая мощность всех четырех радиаторов 3,7 кВт. По таблице во второй колонке видно, что труба диаметром 20 мм может легко "потянуть" 4,2 кВт. Таким образом, дальше ведем 20-й трубой, переход на 26-ю не нужен.

***
Справка
Скорость теплоносителя в системе отопления должна находиться в пределах 0,25 - 1,5 м/с. При скорости меньшей, чем 0,25 м/с, возможно завоздушивание на перегибах. При скорости более 1,5 м/с возможно появление шумов в трубах. Эти данные можно найти в СНиП 2.04.05-91 в пункте 3.39 и приложении 14.
При скорости воды более 0,6 м/с значительно возрастает сопротивление труб и арматуры. При большой скорости и длине труб может не хватить характеристик циркуляционного насоса.

Приведенной таблицы с головой достаточно для частных домов площадью до 200 кв.м. Если возникли сомнения по поводу диаметров труб отопления и их длины, то можно перепроверить показатели по методике, приведенной в том же СНиПе (приложение 12).
Можно также воспользоваться удобной online-программой, предложенной компанией Valtec.

среда, 18 декабря 2013 г.

Открытие блога сантехника

Я работаю сантехником с 2001 г. За более, чем 10 лет накопилось достаточно опыта и знаний, некоторые из них я решил выложить в интернет. Собственно для этого был создан этот блог. Кроме того, несмотря на трудовые будни и рутину, часто возникают разные комические ситуации, из которых самые "Перлы" достойны того, чтобы о них написать.

Вдохновение.
На создание блога меня вдохновила нынешняя информативность интернета. Благодаря работам других пользователей я сам смог создать мой первый сайт (будучи сантехником!!!). Благодаря информации, которой делятся люди я могу быстро разобраться в технических показателях, схемах монтажа, посмотреть примеры работ других компаний. Благодаря активности блогеров я могу получить честные и полезные отзывы о товарах и услугах.
Я благодарен интернету и его сообществу за все те блага, которые он нам дает!

Коротко о деятельности.
Я со своими напарниками занимаюсь монтажом отопления, водопровода и канализации в частных домах, квартирах, зданиях нежилого фонда.
Работы осуществляем по Киеву и Киевской области.
